一体式电磁流量计接线方法

一、一体式电磁流量计转换器工作原理
一体式电磁流量计转换器采用新颖励磁方式，使得流量计具有优越的零点稳定性和测量精确度。转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流，同时把传感器感应的电动势放大、转换成标准的电流信号或频率信号，便于流量显示、控制与调节。

二、一体式电磁流量计接线方法
1、端子接线与标示

2、各接线端子标示含义
I+：    流量电流输出
COM:
电流输出地
P+:     频率（脉冲）输出
COM:
    频率（脉冲）输出地
AL:
     下限报警输出
AH:     上限报警输出
COM:
    报警输出地
FUSE:
   输入电源保险丝
T+:     通讯输入

T-:     通讯输入
G：     RS232通讯地
L1:
220V（24V）电源输入
L2:
220V（24V）电源输入

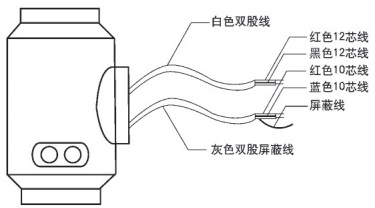

3、信号线的处理与标示

白色双股线∶ 红色 12 芯线
黑色 12芯线

黑色双股蔽线∶红色 10芯线接“信号1”
蓝色 10芯线接“信号 2”屏蔽线接”信号地”
