插入式电磁流量计结构组成和安装

一、插入式电磁流量计产品概述
插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流量仪表，针对管道式电磁流量计在管道上安装困难，费用大等缺陷，特别是采用带压开孔、带压安装技术后，插入式电磁流量计可在不停水的情况下安装，也可以在铸铁管道、水泥管道上安装。

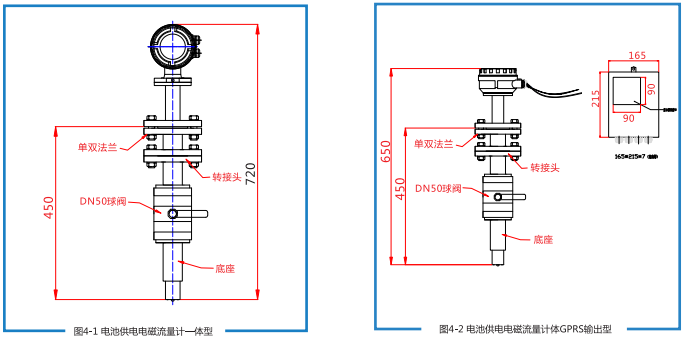

二、插入式电磁流量计结构组成

三、插入式电磁流量计安装要求

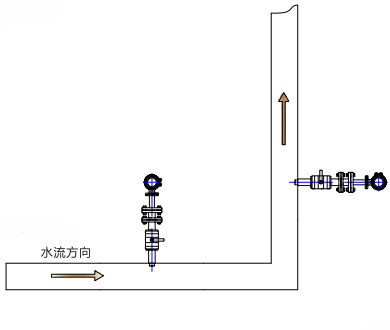

1、安装位置要求

（1）选择介质满管位置；
（2）电极连线垂直水流方向；
（3）在水平管道上安装时，垂直向上安装或者垂直＜45°安装；

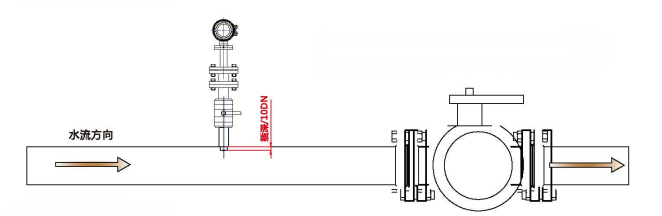

2、附近有阀门安装要求

（1）阀门离仪表附近情况下，尽量安装在仪表后侧；
（2）阀门安装在仪表前端的情况下，尽量离流量计＞20D

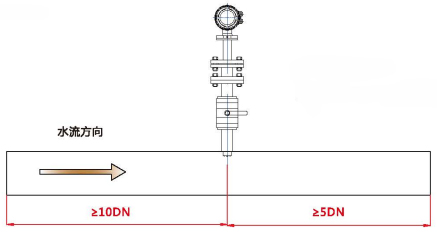

3、直管段要求

上游10倍口径直管段，下游5倍口径直管段，可正常测量。

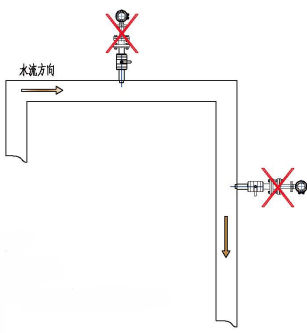

4、插入式电磁电磁流量计错误安装
