压簧式热电偶

一、介绍：
HHWRET-01、WRNT-01型压簧式热电偶是通过压簧把热电偶端部和被测物的表面紧贴,以提高测量的可靠性跟精确性。压簧式热电偶和显示仪表等配套使用，能直接测量0~400℃范围里的温度。

压簧式热电偶带有软性延长导线，可以自由的弯曲，含有热响应的时间小跟使用很方便等特点,适合用在塑料挤出机与轻纺和食品等工业。

二、结构原理：
HHWRET-01型压簧式热电偶的作用的原理，分度特性和允许较差，参比端（冷接点）温度补偿以及和显示测量仪表的联接方法和一般的热电偶相同。
WRET-01型压簧式热电偶的结构如图所示,是由保护管,安装螺栓与锁紧卡套与弹簧和热电偶导线等组成。
三、安装方法：
HHWRET-01型压簧式热电偶的安装方法如图所示,固定安装在被测物体的上面，先把连接螺栓拧紧在所测
物体上，再把热电偶紧贴所测物，拧紧卡套螺钉，最后拧上锁紧卡套。

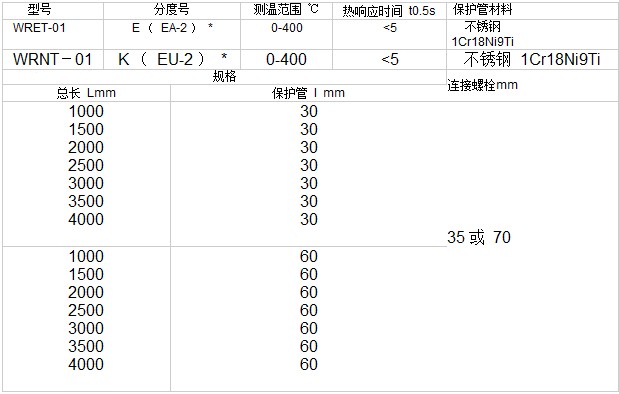

四、型号规格
