双金属温度计

发布时间:2022-11-04 08:38:01浏览次数:685次


产品简介:
WSS双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃500℃范围内液体、蒸汽和气体介质温度。


主要特点:
现场显示温度,直观方便;安全可靠,使用寿命长;
多种结构形式,可满足不同要求。
工作原理:
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值。


其他参数:
标度盘公称直径:60100150
精度等级:(1.0),1.5
热响应时间:≤40S
防护等级:IP55
角度调整误差:角度调整误差应不超过其量程的1.0%
回差:双金属温度计回差应不大于基本误差限的绝对值
重复性:双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2

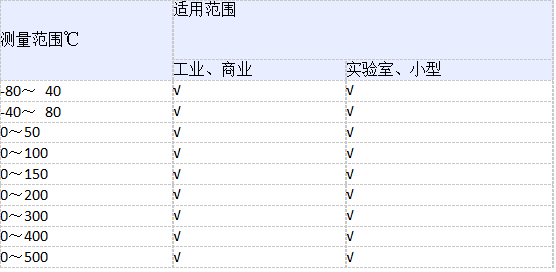

 测温范围:



 正常工作天气条件:



 测量端形式:

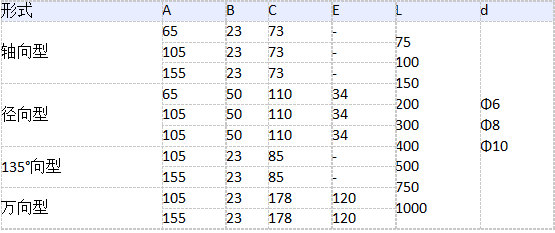

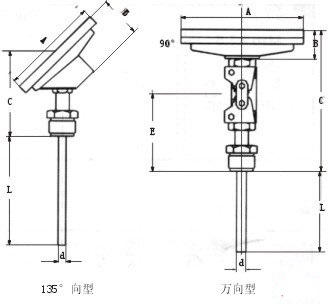

外形及尺寸:




安装固定形式:

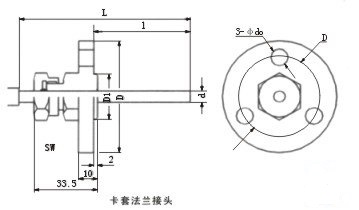

卡套法兰接头

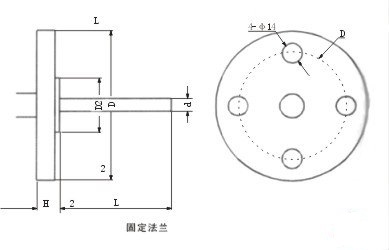

固定法兰



备注:可提供ANSIJBHG等标准法兰。

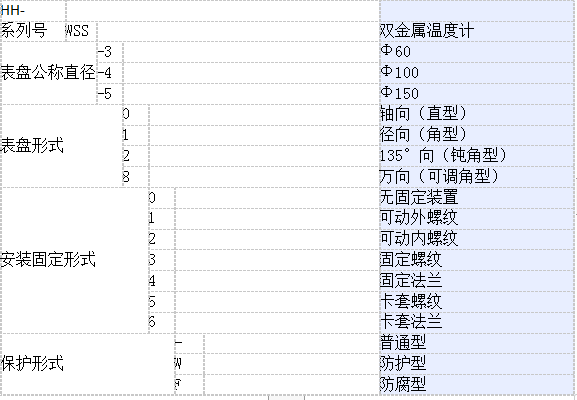

选型编码:

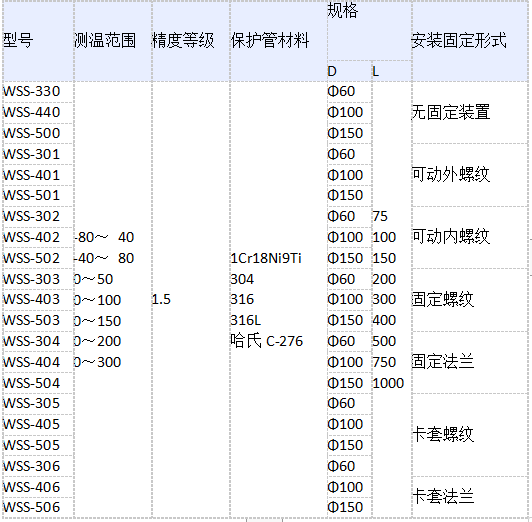

型号及规格:

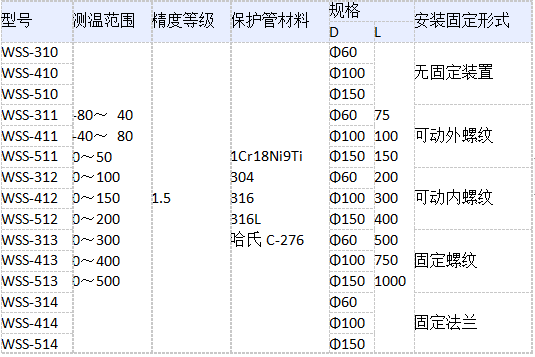

轴向型双金属温度计

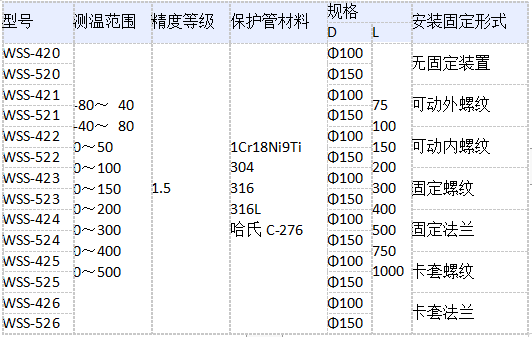

径向型双金属温度计



135°向型双金属温度计

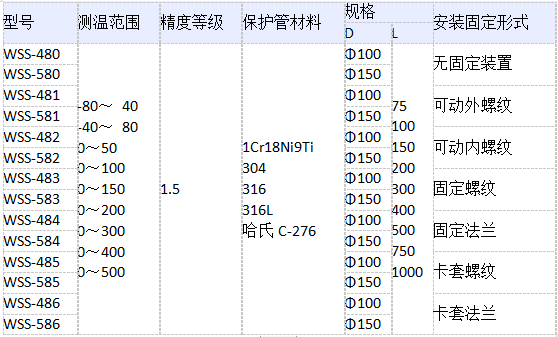

万向型双金属温度计


备注:
选型须知:



请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。

选型举例:

万向型双金属温度计,表盘直径Φ100,测温范围0400℃1.5级,活动外螺纹M27×2,长度450mm WSS-4810400℃L=450M27×21.5
